手動箱有2軸和3軸兩種結構,2軸多用于前置前驅,3軸則是前置后驅。

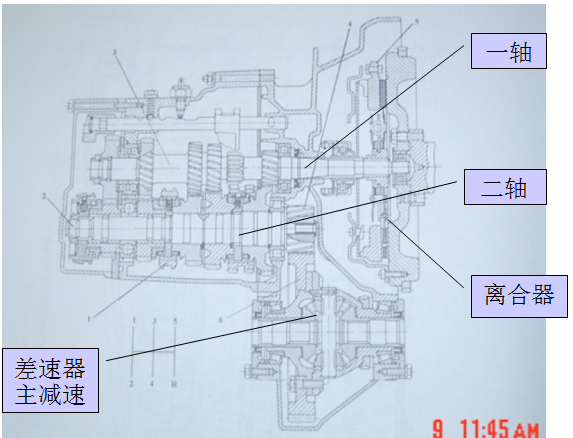

2軸式手動變速器中的一軸是動力輸入軸,和動力輸出的二軸平行,每個前進檔位均有一對齒輪嚙合進行動力傳動,相比于三軸變速器,二軸顯然是更緊湊,且結構簡單,但是直接檔傳動效率沒有三軸的高。

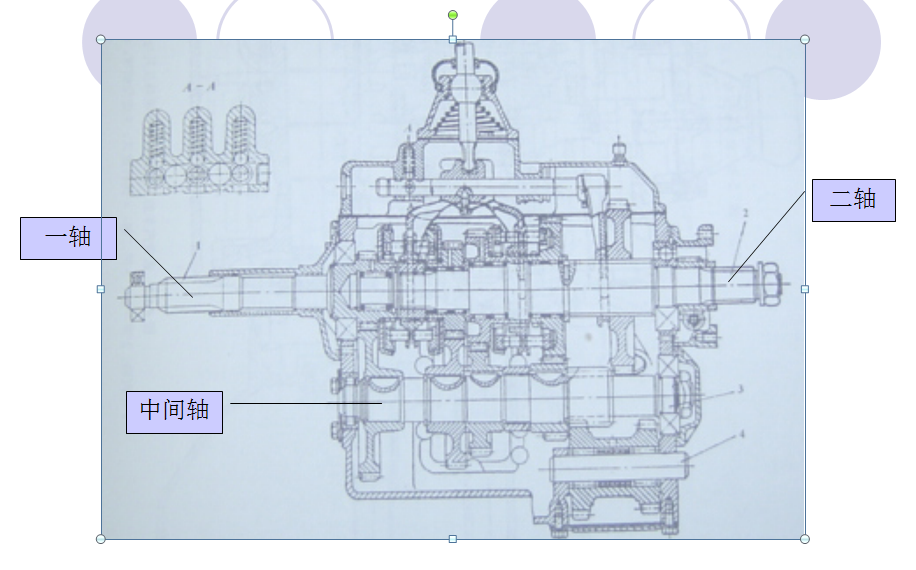

三軸變速器由輸入一軸、中間軸和輸出二軸組成,輸出一軸和輸出二軸同心,與中間軸平行,輸入一軸與中間軸有一組常嚙合尺寸。相比于二軸變速器,三軸變速器由于每個檔位傳動均有兩隊齒輪完成,顧傳動效率要低,直接檔則不通過中間軸直接輸出到輸出軸,并且在齒輪中心距較小的前提下依然可以獲得很大的傳動比。

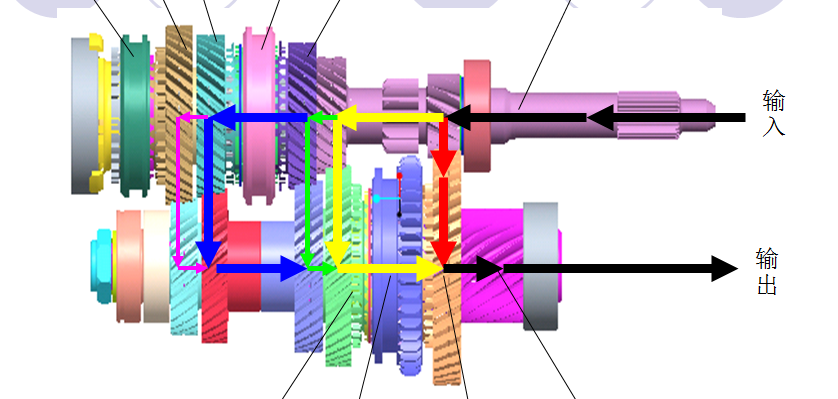

下面是個簡單的二軸式變速器的功率流:
以上是(shi)簡(jian)單的(de)手(shou)動變(bian)速器(qi)的(de)結構,下面(mian)將會講(jiang)到(dao)每個檔的(de)變(bian)速是(shi)如何實現(xian)的(de)。。。
